1系统摡述
大空间主动灭火集中控制装置，是通过区域控制装置接收灭火装置的报警信号及相关状态信息，并能对灭火装置进行控制，报警和启动水泵，可以对灭火装置的工作状态进行信息存储、显示和打印，实现系统的自动和手动功能转换，还可对灭火系统提供不间断电源并具有视频图像现场跟踪显示功能。
2系统组成及原理框图

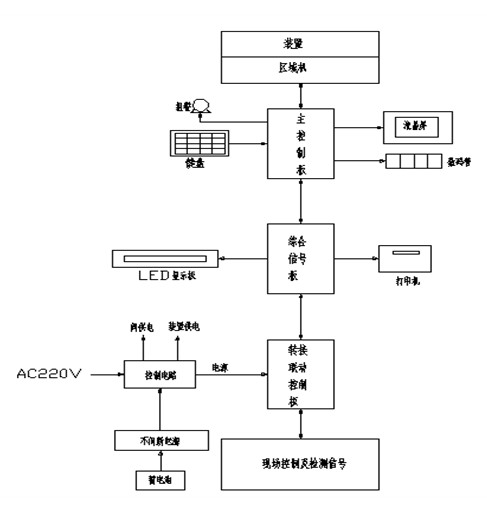

集中控制装置采用功能模块式结构设计，具有结构简单，安装﹑调试﹑维修简单和方便的特点。主要包括：主控制板﹑综合信号板﹑转接板﹑LED显示板﹑开关电源，还包括监视器和不间断电源等部分组成，原理框图如下：
