随着信息化的发展，组态软件在越来越多的行业得到了应用。烘烤箱作为

一种烘烤设备，也成功的结合了组态软件，在上位机电脑实现了便捷的控制、实时温度监控、数据采集分析、温度历史的查询等等功能；不需要对温控仪表本身很熟悉，就可以进行仪表的参数设置。

二、 系统功能

1、系统组成：一台岛电FP93温度控制仪表、二台宇电ai518仪表

岛电仪表主要实现温度的控制、提供实时的数据，宇电仪表实现温度的上限、下限报警设置。

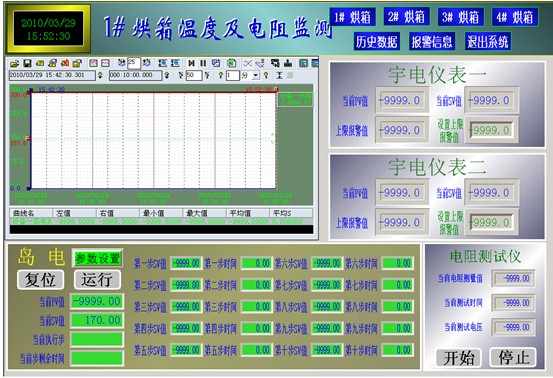

2、系统界面一：

1> 实时温度曲线的显示，历史曲线的查询；

2> 宇电仪表的报警设定值显示、报警值的设置；

3> 岛电仪表的参数设置进入、运行/复位的控制、以及执行步骤的一些信息（当前温度值、当前设定值、当前执行的步骤、当前步结束所需时间以及设定步的信息）；

4> 电阻测试仪的控制。

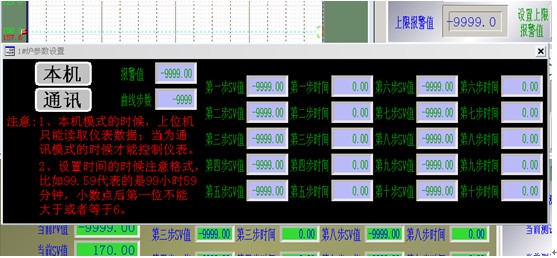

3、系统界面二：

1> 本机、通讯可以设置两种模式，本机模式只能读数据、可以在仪表本身进行参数设置，通讯模式可以进行读数据、同时还能操作仪表、并且为通讯模式的时候仪表本身不能进行参数设置了；

2> 可以进行岛电的报警值设置以及曲线执行所需要的步数；

3> 设置曲线每步的设定值以及执行时间。

三、 总结

通过上位机的应用改变了以前设备单一的功能，极大的提高了产品的使用

效率。相对以前，友好的界面更容易对仪表进行控制；曲线的实时显示更是方便人为的观察设备内部温度变化；数据的历史查询和报警记录为工程师分析提供了可靠的数据。
